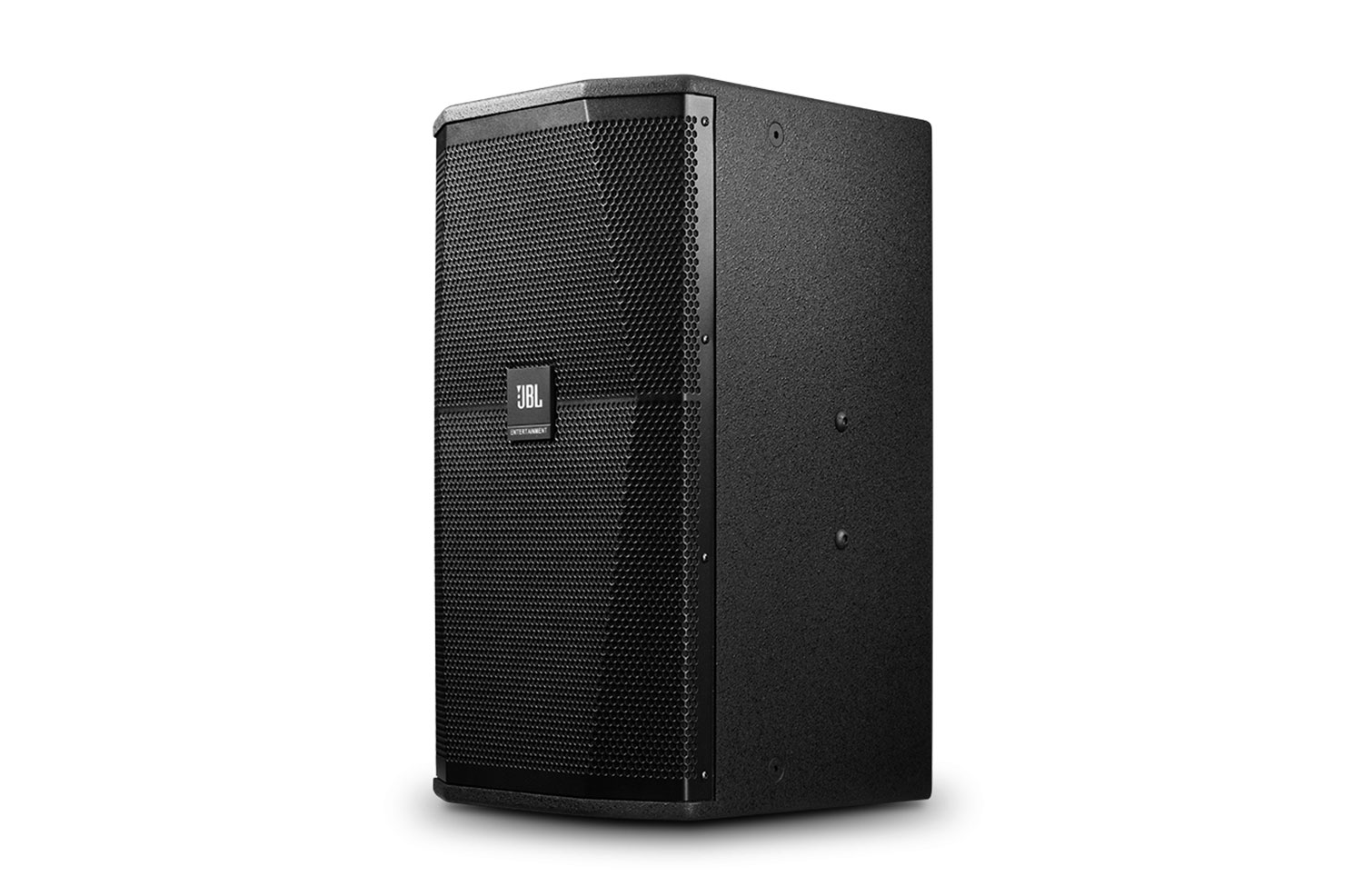

JBL XS08/XS10/XS12 会议 KTV娱乐音响

JBL 2414H-1 1” polymer diaphragm compression driver for crystal clear vocal reproduction

JBL designed low frequency transducer brings higher power handling and stronger bass energy

A precision-engineered passive network critically eliminates band overlap and reveals each note detail

60° × 90° (H × V) horn for balanced coverage

Rugged enclosure made from premium quality MDF

Multiple high-strength suspension hardware for suspension installation

Speaker pole receptacle for using with a tri-pod or subwoofer system

High-strength edgy front grille protects the internal components from foreign objects or drink splash

JBL Logo powered by PSL technology

For entertainment businesses, e.g. high-end KTV chain stores, clubs, etc.

主要特点： JBL 2414H-1 1英寸聚乙烯振膜压缩单元，音色纯 净清澈 JBL定制化的8英寸喇叭单元提供更高的功率处理 能力与更强的低频能量 精准设计的无源分频网络有效减少频率重叠，令 每一个音符均能清晰再现。 60° × 90°（H × V）号角提供均衡的声场覆盖 箱体采用高品质板材 多个吊挂点方便不同朝向吊挂安装 一处音箱杆插槽，方便搭配三脚架或超低音系统 使用 折面化设计的前置网罩可防止人为因素或饮料喷 溅对内部元件造成的损坏 JBL发光铭牌采用PSL无源声光技术

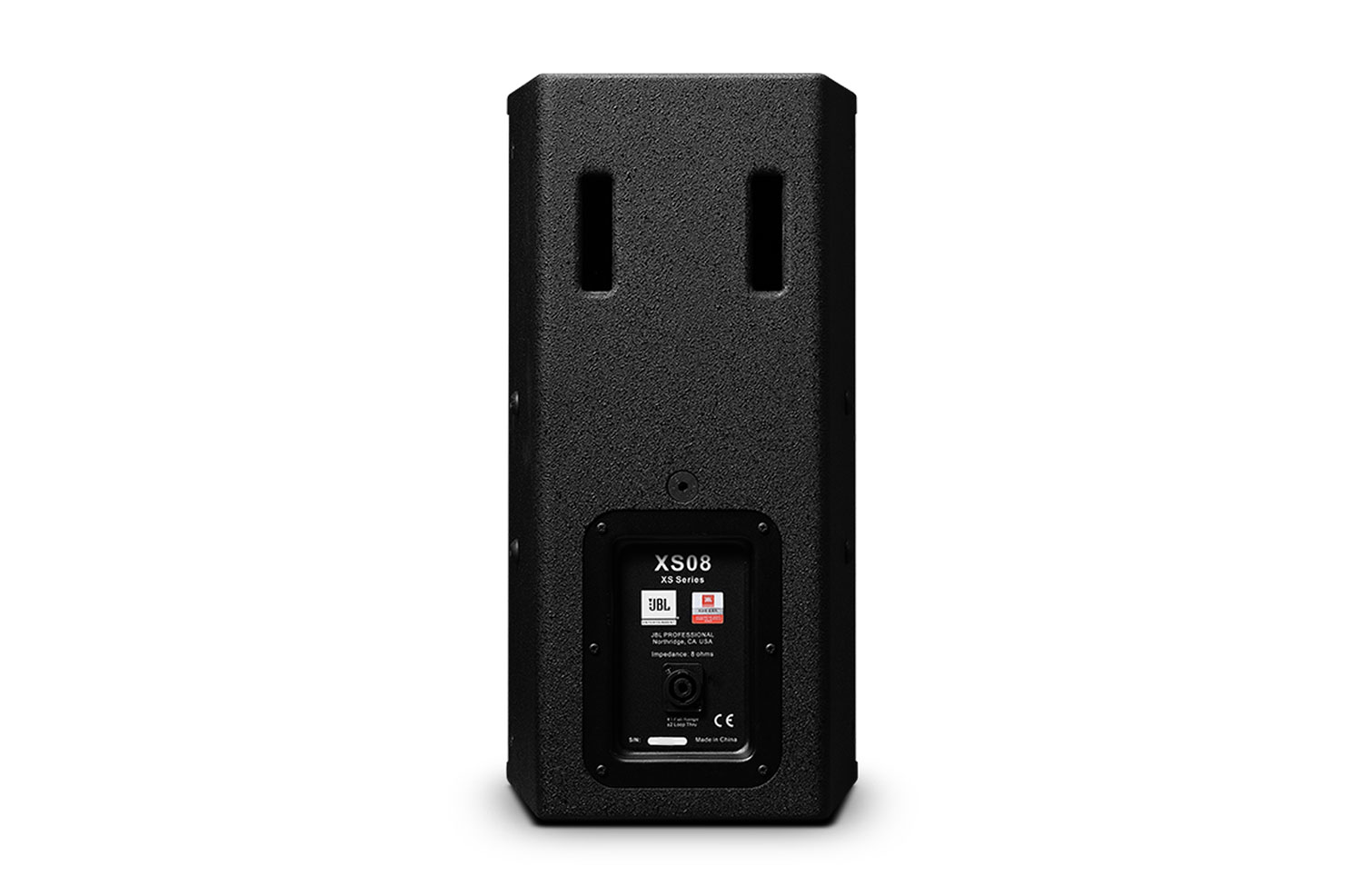

XS08 规格：

XS08_specsheet_cn_092018.pdf

应用： 适用于娱乐场所扩声应用，如高端量贩式KTV、 会所等 XS08是JBL Entertainment为满足高端量贩式KTV与 会所对强劲低音与纯净人声的音质要求而设计的一 款8英寸倒相式全频扬声器系统。 XS08的高音部分为一只JBL 2414H-1 1英寸聚乙烯振 膜压缩单元，音色纯净清澈，并具有良好的性能稳 定性。XS08的低音部分采用了JBL定制化的8英寸喇 叭单元，该低音单元具有出色的电声转换效率，与 同业相比，可承载更高的功率、输出更强的低频能 量。精准设计的无源分频网络有效减少频率重叠， 令每一个音符均能清晰再现。60° × 90°（H × V）号 角可在系统水平或垂直安装时为整个声学空间提供 均衡的声场覆盖。 XS08采用高品质板材铸造箱体，为内部元部件提 供可靠保护。箱体内元件与单元均经过多轮计算模 拟，以减少整体系统的体积，同时提升系统的频响 特性。XS08提供多个吊挂点与一处音箱杆插槽， 可满足各类安装需求。折面化设计的前置网罩采用 18号钢材，背衬透声布料，可防止人为因素或饮料 喷溅对箱体内元件造成的损坏。作为JBL娱乐产品 家族成员，XS08搭载了JBL Entertainment标志性的 发光铭牌——依赖JBL PSL（Passive Sound Lighting） 无源声光技术，该铭牌可在歌手演唱时保持常亮 状态。

系统类型： 8”，两分频，低频反射式 频率范围（-10 dB）1 ： 58 Hz – 20 kHz频率响应（±3dB）1 ： 90 Hz – 18 kHz 系统灵敏度（1w@1m）1 ： 93 dB 额定阻抗： 8 Ω 更大声压级2 ： 117 dB（123 dB峰值） 额定功率3 ： 250 W / 500 W / 1000 W（持续 / 节目 / 峰值） 覆盖范围： 60° × 90°（H × V） 驱动单元： 高音单元： 1 × JBL 2414H-1 低音单元： 1 × 8”低音单元 外观： 箱体： 梯形，15 mm高品质板材 安装吊挂： 13处，M10螺纹吊挂点；35mm OmniMount音箱杆 插槽 表面处理： 纹理喷漆，黑色 网罩： 喷粉涂层，1.2 mm钢材 输入连接器： 1 × Neutrik Speakon® NL4MP 尺寸（H × W × D）： 480 mm × 244 mm × 289 mm（18.9 in × 9.6 in × 11.4 in） 净重： 11.9 kg（26.2 lbs）

XS10 规格：

XS10_specsheet_cn_092018.pdf

应用： 适用于娱乐场所扩声应用，如高端量贩式KTV、 会所等 XS10是JBL Entertainment为满足高端量贩式KTV与 会所对强劲低音与纯净人声的音质要求而设计的一 款10英寸倒相式全频扬声器系统。 XS10的高音部分为一只JBL 2414H-1 1英寸聚乙烯振 膜压缩单元，音色纯净清澈，并具有良好的性能稳 定性。 XS10的低音部分采用了JBL定制化的10英寸喇 叭单元，该低音单元具有出色的电声转换效率，与 同业相比，可承载更高的功率、输出更强的低频能 量。精准设计的无源分频网络有效减少频率重叠， 令每一个音符均能清晰再现。60° × 90°（H × V）号 角可在系统水平或垂直安装时为整个声学空间提供 均衡的声场覆盖。 XS10采用高品质板材铸造箱体，为内部元部件提 供可靠保护。箱体内元件与单元均经过多轮计算模 拟，以减少整体系统的体积，同时提升系统的频响 特性。 XS10提供多个吊挂点与一处音箱杆插槽， 可满足各类安装需求。折面化设计的前置网罩采用 18号钢材，背衬透声布料，可防止人为因素或饮料 喷溅对箱体内元件造成的损坏。作为JBL娱乐产品 家族成员， XS10搭载了JBL Entertainment标志性的 发光铭牌——依赖JBL PSL（Passive Sound Lighting） 无源声光技术，该铭牌可在歌手演唱时保持常亮 状态。

系统： 系统类型： 10”，两分频，低频反射式 频率范围（-10 dB）1 ： 52 Hz – 20 kHz 频率响应（±3dB）1 ： 85 Hz – 18 kHz 系统灵敏度（1w@1m）1 ： 95 dB 额定阻抗： 8 Ω 更大声压级2 ： 120 dB（126 dB峰值） 额定功率3 ： 300 W / 600 W / 1200 W（持续 / 节目 / 峰值） 覆盖范围： 70° × 100°（H × V） 驱动单元： 高音单元： 1 × JBL 2414H-C 低音单元： 1 × 10”低音单元 外观： 箱体： 梯形，15 mm高品质板材 安装吊挂： 13处，M10螺纹吊挂点；35mm OmniMount音箱杆 插槽 表面处理： 纹理喷漆，黑色 网罩： 喷粉涂层，1.2 mm钢材 输入连接器： 1 × Neutrik Speakon® NL4MP 尺寸（H × W × D）： 537 mm × 297 mm × 345 mm（21.1 in × 11.7 in × 13.6 in） 净重： 16.3 kg（35.9 lbs）

XS12规格：

XS12_specsheet_cn_092018.pdf

应用： 适用于娱乐场所扩声应用，如高端量贩式KTV、 会所等 XS12是JBL Entertainment为满足高端量贩式KTV与 会所对强劲低音与纯净人声的音质要求而设计的一 款12英寸倒相式全频扬声器系统。 XS12的高音部分为一只JBL 2414H-C 1英寸聚乙烯 振膜压缩单元，音色纯净清澈，并具有良好的性 能稳定性。XS12的低音部分采用了JBL定制化的12 英寸喇叭单元，该低音单元具有出色的电声转换效 率，与同业相比，可承载更高的功率、输出更强的 低频能量。精准设计的无源分频网络有效减少频率 重叠，令每一个音符均能清晰再现。100° × 70°（H × V）号角可在系统水平或垂直安装时为整个声学 空间提供均衡的声场覆盖。 XS12采用高品质板材铸造箱体，为内部元部件提 供可靠保护。箱体内元件与单元均经过多轮计算模 拟，以减少整体系统的体积，同时提升系统的频响 特性。XS12提供多个吊挂点与一处音箱杆插槽， 可满足各类安装需求。折面化设计的前置网罩采用 18号钢材，背衬透声布料，可防止人为因素或饮料 喷溅对箱体内元件造成的损坏。作为JBL娱乐产品 家族成员，XS12搭载了JBL Entertainment标志性的 发光铭牌——依赖JBL PSL（Passive Sound Lighting） 无源声光技术，该铭牌可在歌手演唱时保持常亮 状态。

系统： 系统类型： 12”，两分频，低频反射式 频率范围（-10 dB）1 ： 48 Hz – 20 kHz 频率响应（±3dB）1 ： 80 Hz – 18 kHz 系统灵敏度（1w@1m）1 ： 97 dB 额定阻抗： 8 Ω 更大声压级2 ： 122 dB（128 dB峰值） 额定功率3 ： 350 W / 700 W / 1400 W（持续 / 节目 / 峰值） 覆盖范围： 100° × 70°（H × V） 驱动单元： 高音单元： 1 × JBL 2414H-C 低音单元： 1 × 12”低音单元 外观： 箱体： 梯形，15 mm高品质板材 安装吊挂： 13处，M10螺纹吊挂点；35mm OmniMount音箱杆 插槽 表面处理： 纹理喷漆，黑色 网罩： 喷粉涂层，1.2 mm钢材 输入连接器： 1 × Neutrik Speakon® NL4MP 尺寸（H × W × D）： 600 mm × 359 mm × 388 mm（23.6 in × 14.1 in × 15.3 in） 净重： 20.9 kg（46.1 lbs）
